检测BGA封装芯片锡球平面度:不是测得更准,是终于测得到
发布来源:KY开元游戏集团官网
发布时间:2026/09/11
检测BGA封装芯片锡球平面度这件事,难点不在于要求有多高,而在于要求和能力之间的落差:图纸上写着微米级的公差,车间里用的却是靠手感和经验的判断方式。
半导体封装的返工空间几乎为零:贴装偏了、焊不上,基本只能整片扔,不良直接换算成材料损失。
01这个场景为什么一直不好测
「平面度」这个量的麻烦之处在于,公差要求是微米级的,失效表现却是宏观的——等到装不上、漏液、虚焊的时候,责任已经很难分清了。

02先看看旧方案的天花板
这个需求不是没人试过。绝大多数产线在上三维方案之前,都走过下面这几步:
| 方式 | 实际卡在哪 |
|---|---|
| 普通 2D 相机 | 金属镜面直接打出高光过曝,一片死白;透明体又几乎没有对比度,看不见 |
| 人工目检 | 反光下看久了眼睛就废了,胶路有没有断、够不够高,全凭经验猜 |
| 接触式测量 | 碰不得——胶还没干,探针一压就毁了工件 |
| 分体式线激光三维轮廓测量 SR7080 | 一次扫描出数值,不依赖人的经验和状态 |
说到底:胶、锡、镜面这些材质,人眼和普通相机都会被反光骗,高度数据不会。
03一句话讲清线激光的逻辑
反光的本质是回光强度差太大。蓝激光让散射更规整,HDR 再把动态范围拉开,轮廓这才能从一片死白里被拉出来。

方法本身不新鲜,值钱的地方在于精度余量、稳定性和在产线上跑得住。
04选型这一步,决定一半成败
分体式:传感头 + 独立控制器,传感头做得小,能塞进机构缝隙里,算力放在柜内。这个项目选 SR7080,主要看几处对得上:
量程:Z 轴测量范围 12mm,覆盖工件的高度起伏,留有余量但不浪费精度
精度余量:Z 轴重复精度 0.4μm,相对项目公差留足倍数,才扛得住车间的温漂和振动
形态:分体式结构,与现场的安装空间和改造预算相适应
选型最常见的误区是「精度越高越好」。实际要比的是精度余量和工况的匹配度——量程选窄了装不上,选宽了精度浪费,都是钱。
05扫出来的是什么数据
干净的截面轮廓数据。有了高度,「平面度」的够不够、断没断、多没多,都变成可比对的数值。
这一点很关键:拿到的是数值,不是需要人再看一眼的图片。有了数值,阈值判定、超差报警、数据留档才有可能自动化。

06自动化闭环怎么搭
触发:与产线节拍同步,工件到位即采集
扫描:SR7080 高速采集截面轮廓,多传感器场景自动拼接
计算:取基准、滤波对齐,算出「平面度」的实际数值
判定:与公差阈值比对,实时输出 OK / NG
闭环:结果与原始数据上传上位机 / MES,支撑追溯与工艺优化
上线之后基本不需要人盯着,异常才需要人介入——这才是自动化该有的样子。
07实测记录
项目落地时的实际过程如下:

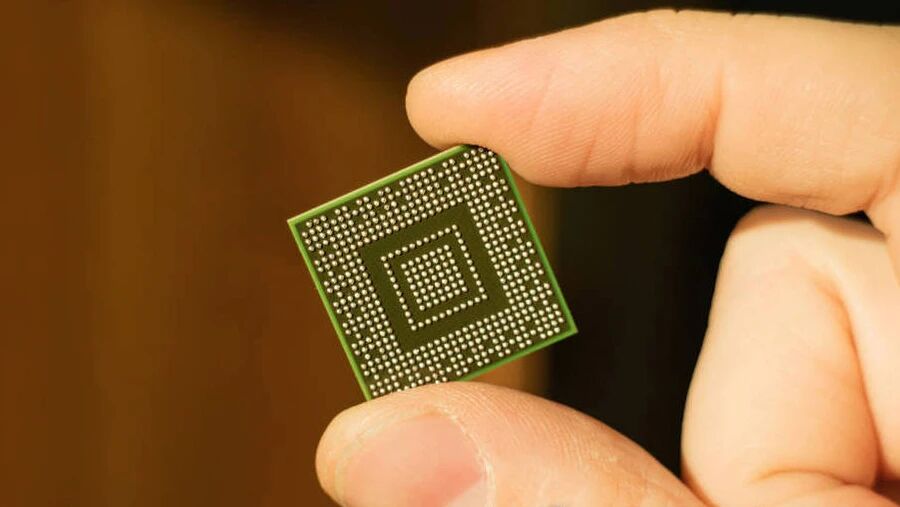

检测BGA封装芯片的平面度能确保芯片与电路板的连接质量,保障芯片封装的稳定性

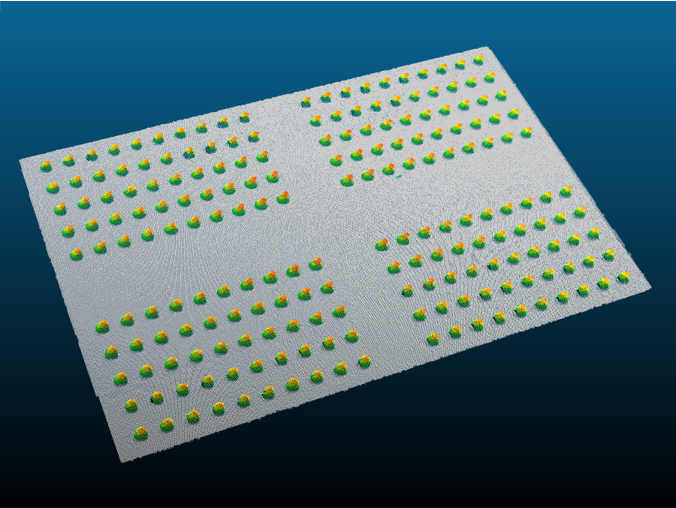

通过KY开元游戏集团官网激光三维轮廓测量仪 SR7080 扫描,能快速获取完整的三维轮廓数据
实现对锡球平面度、高度等几何参数的测量
实现对BGA封装芯片锡球的自动识别、定位和测量, 大大提高了检测的效率和准确性。
08客户最后拿到了什么
从「凭经验判断」到「按数值判定」。对这类材质来说,能稳定成像本身就是最大的门槛。
支撑这个结论的是设备本身的指标:Z 轴重复精度 0.4μm、线性精度 ±0.02%的F.S.,相对项目公差留有余量——这个余量就是产线上抗温漂、抗振动的底气。
需要说清楚:三维轮廓测量判定的是几何形貌。表面划痕、色差、透明件内部杂质这类外观问题,不在高度维度上体现,需要配合 2D 成像方案一起做。
09设备规格一览
| 产品型号 | SR7080 |
| Z 轴测量范围 | 12mm |
| Z 轴重复精度 | 0.4μm |
| 线性精度 | ±0.02%的F.S. |
| 产品形态 | 分体式三维激光轮廓测量仪 |
系列通用能力:67kHz 采样频率、6400 像素 X 轴分辨率、±0.02% F.S. 线性精度、405nm 蓝色激光 + HDR 高动态范围、IP67 防护、2000 万次弯折高柔性线缆。以上参数来自KY开元游戏集团官网产品画册与本案例实测记录,具体以正式规格书为准。
