一、客户痛点

随着手机等电子产品集成度的提升，FPC也得到了广泛地使用，在手机的生产过程中，复杂的加工工序会使FPC产生表面异物等缺陷，导致产品不良。

为保证细微缺陷的检出率，提升检测效率，KY开元游戏集团官网使用激光三维轮廓测量仪对手机中框的FPC进行了高精度的快速检测，助力手机产品质量的把控。

二、检测项目

• 产品名称：手机中框FPC异物检测

• 测量项目：异物有无及大小检测

• 检测方式：延短边扫描，二次扫描时传感器进行旋转

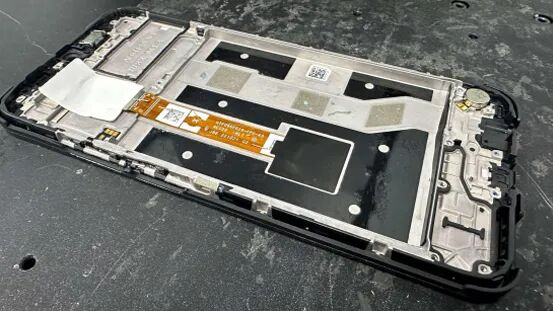

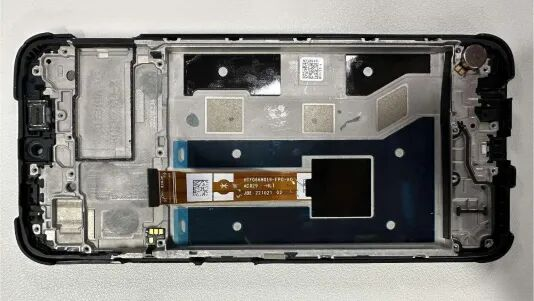

图 | 实物图

• 测量结果：可检测出的最小异物尺寸为0.5mm×0.5mm×0.3mm，评估扫描时间为6.5s。

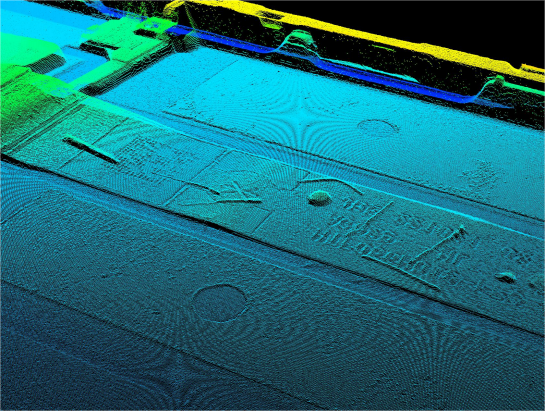

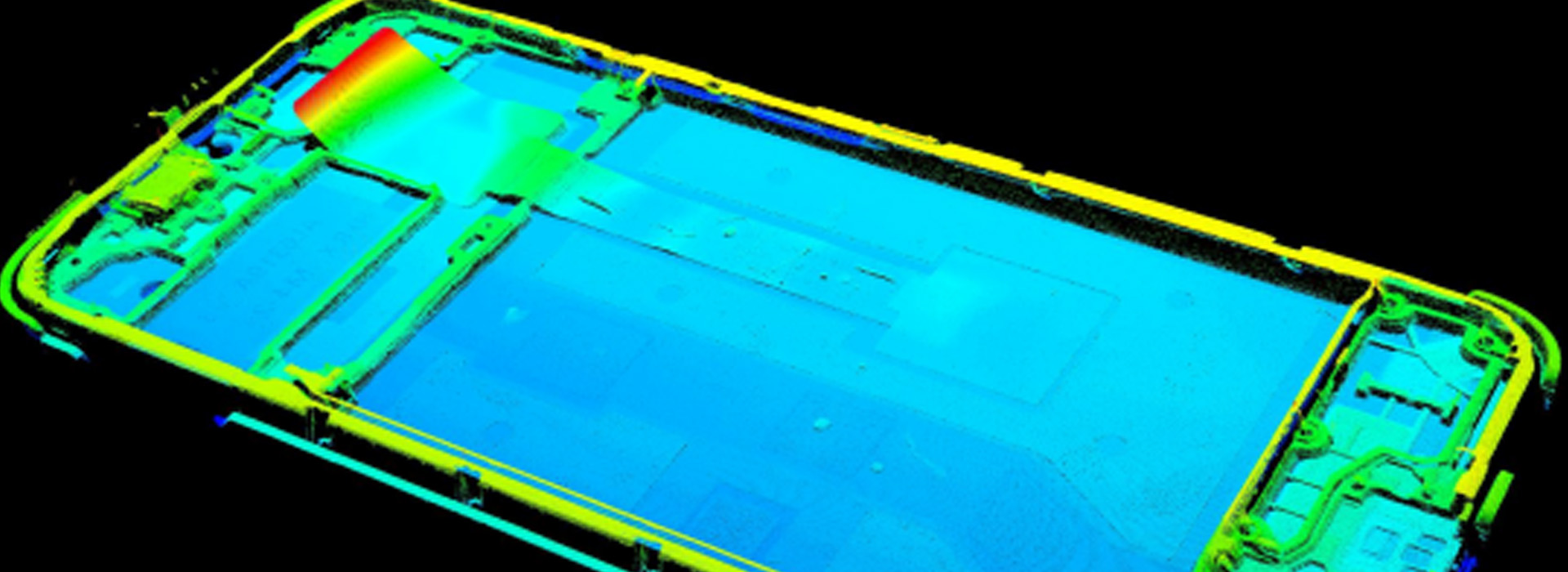

• 效果图展示

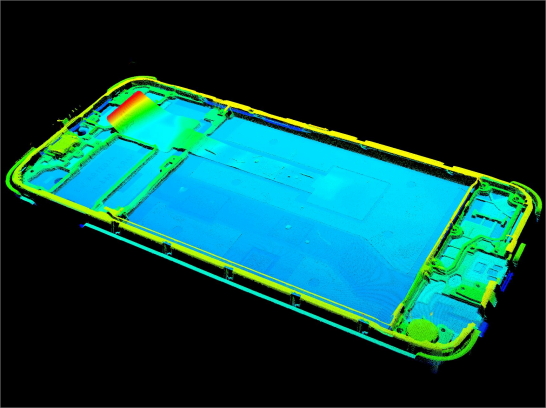

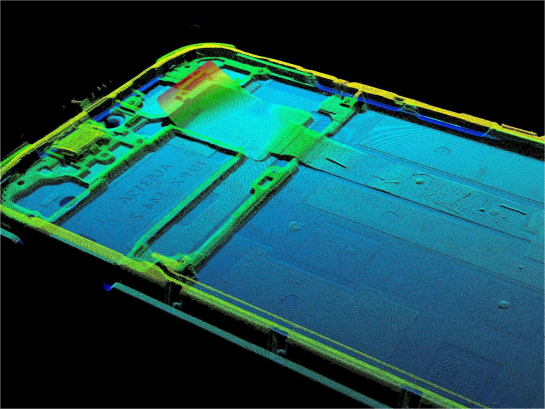

图 | 点云图

图 | 点云细节图

图 | 点云细节图

三、检测过程

• 测量原理：规则面的缺陷检测需使用曲线卡尺采集每一条轮廓，设置卡尺间隔0.050mm，通过调整凸起高度及面积阈值抓取缺陷。

图 | 卡尺及轮廓示意图

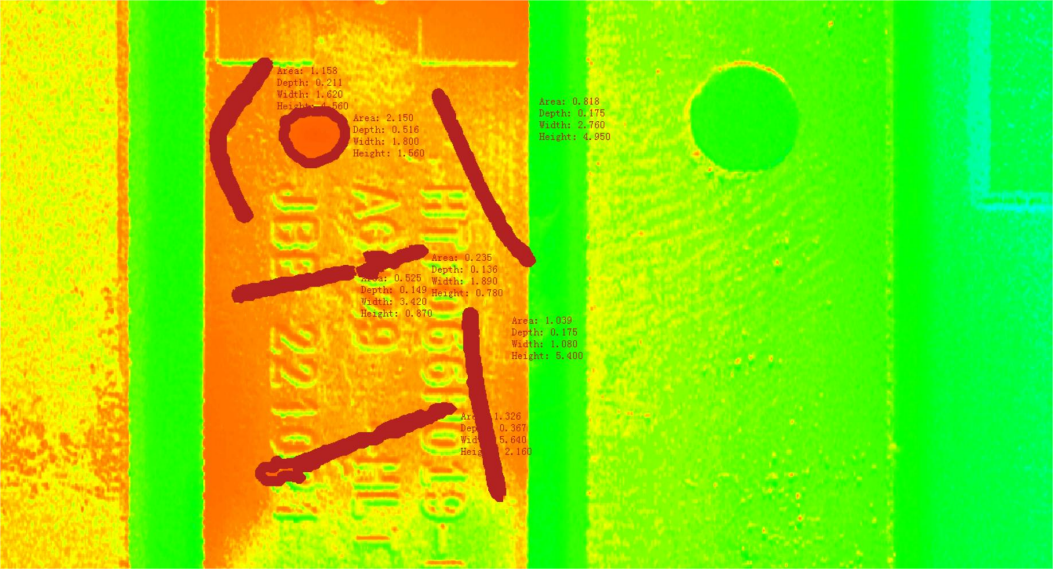

图 | 缺陷检测位置1

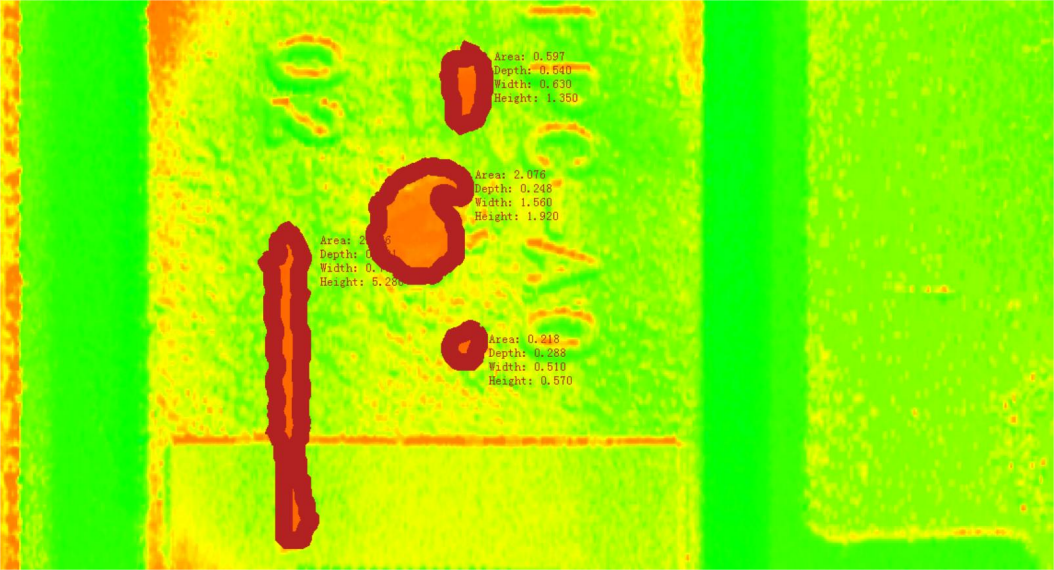

图 | 缺陷检测位置2

四、传感器参数

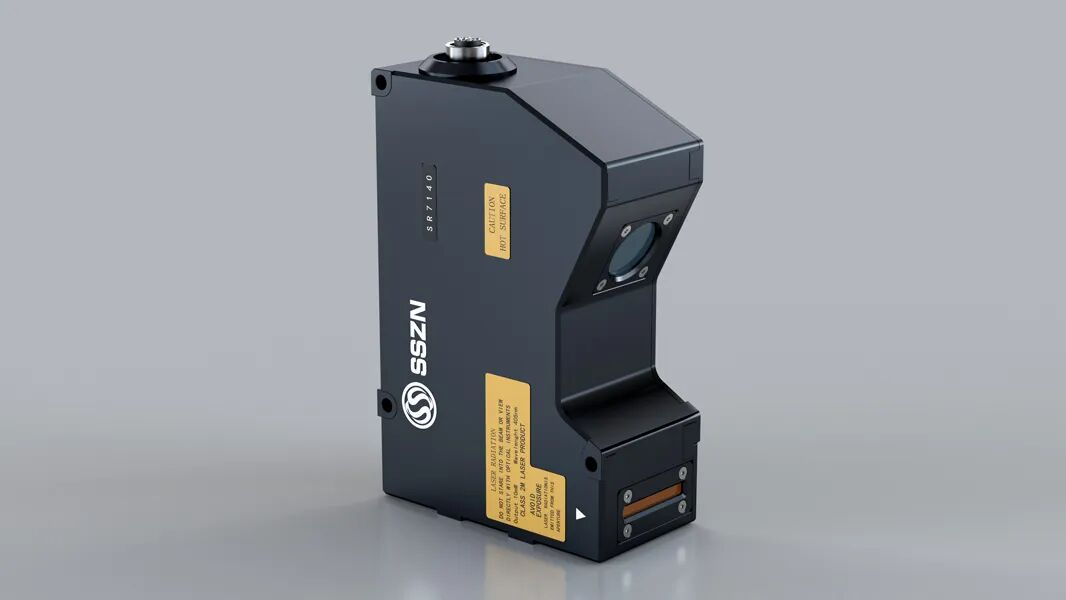

• 线激光型号: SR7140

• 参考物距(CD): 140mm

• Z轴高度(FS): 24mm

• X轴宽度: 95mm

• Z轴线性度: ±0.05%的F.S.

• Z轴重复精度: 0.5μm

• X轴重复精度: 8μm

• X轴数据间隔: 30μm

• X轴轮廓点数: 3200

• 扫描速度: 2500~10000

KY开元游戏集团官网激光三维轮廓测量仪品类齐全，广泛应用于3C、锂电、半导体等行业，拥有超高检测精度和超快检测速度，欢迎有3D量测需求的客户来电咨询。
