随着我国信息技术的进步和市场需求的增加，各种电子产品在我国的应用增长迅速。作为办公的好帮手、休闲的好搭档，平板电脑也凭借智能便捷的特点成为人们日常生活的一部分。

由于平板电脑主要通过触屏操作，所以厂商在生产过程中需要屏幕面板进行高精度的检测，保证产品屏幕面板的安装和日常功能的使用。本期内容，深Sir将使用光谱共焦位移传感器检测屏幕面板的平面度，一起来看看吧。

一、检测需求

• 产品名称：屏幕面板

• 产品尺寸：35mm×14mm×2mm

• 测量项目：平面度

• 精度要求：平面度重复性0.01mm

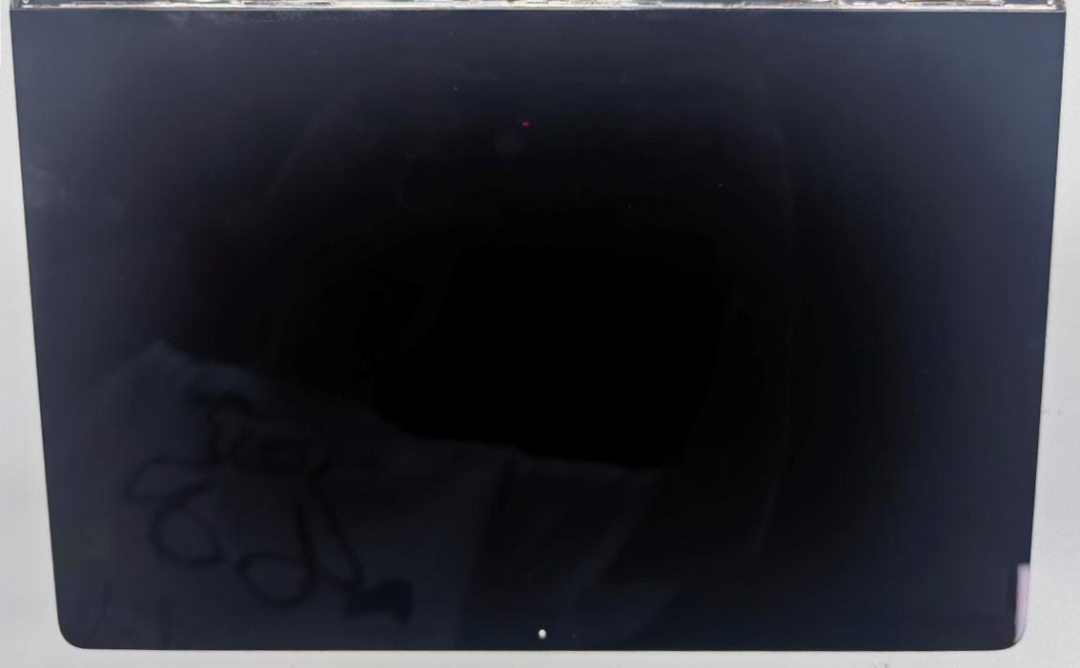

图 | 实物图

二、测量过程

在屏幕面板上设定9个测量点位，并使用点激光SC10015记录点位数据的X、Y、Z值进行平面度计算。

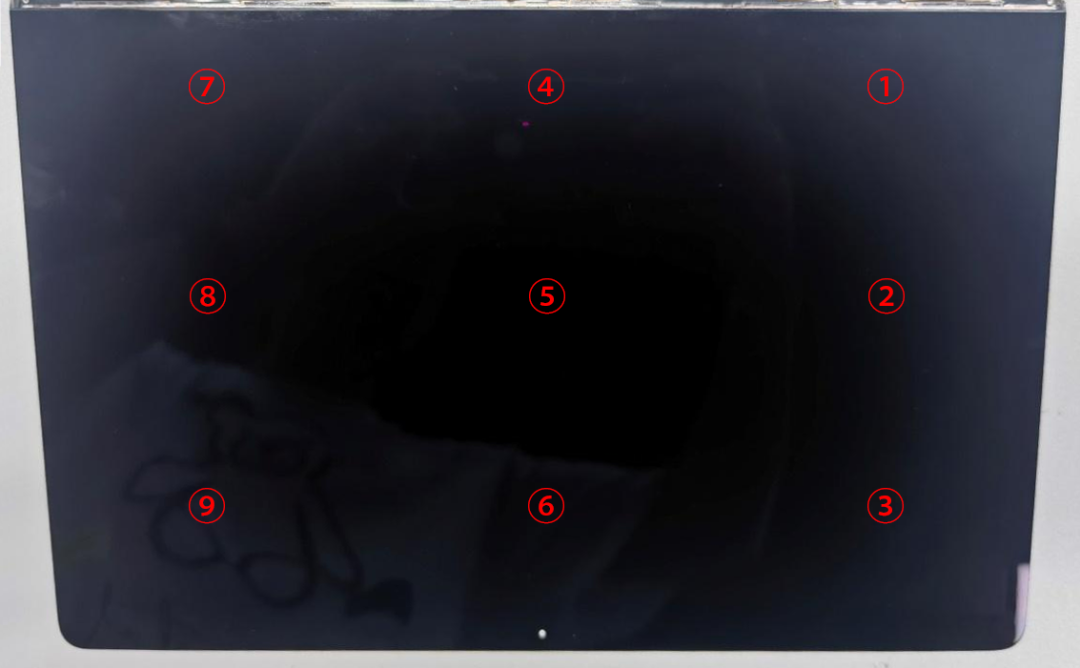

图 | 测量点位

• 测量结果：使用SC10015进行10次动态测量，平面度重复性为0.009mm。

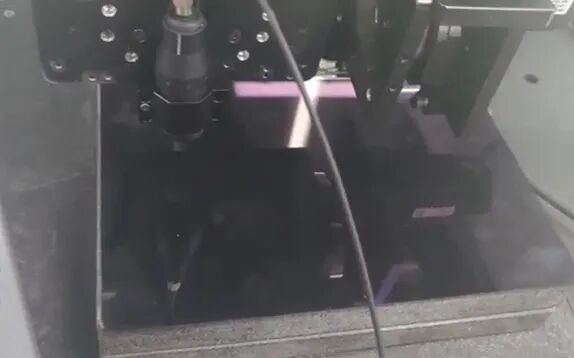

图 | 示意图

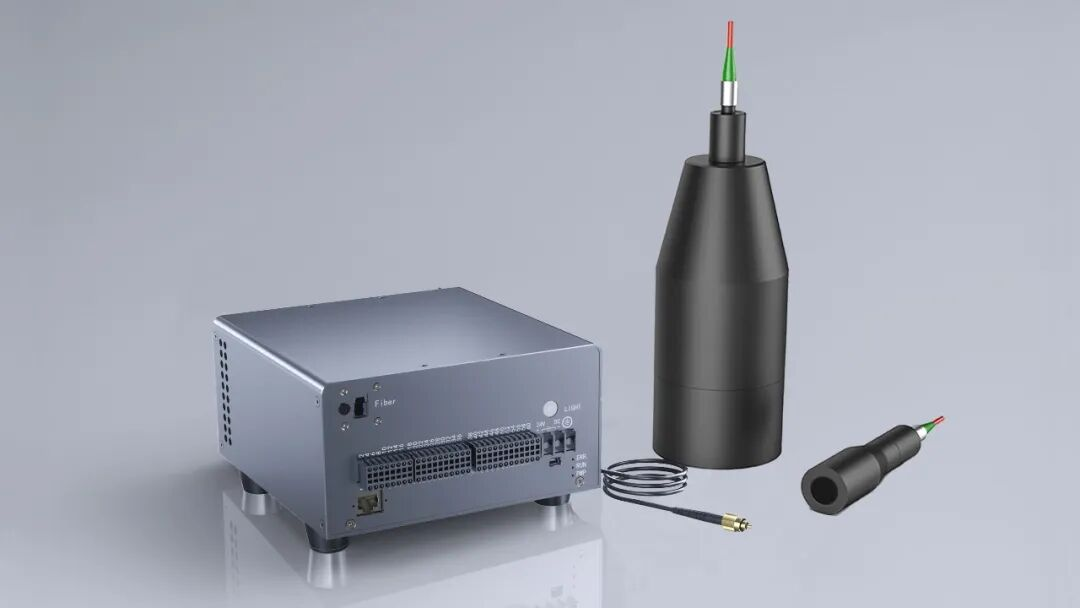

三、传感器选型

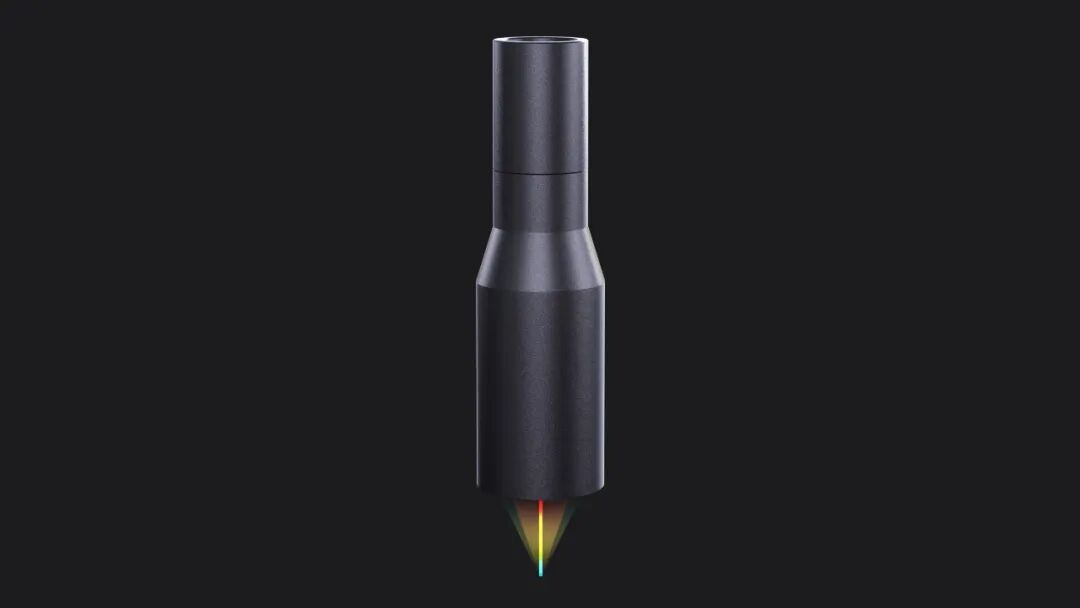

• 点光谱型号:：SC10015

• 光斑大。19.2μm/40.3μm

• 测量范围：10mm

• 角度特性：±15°

• 数值孔径：0.26

• 工作距离：40mm

• 轴向分辨率：0.012μm

• 直线性：±0.01%的F.S




  KY开元游戏集团官网自主研发SC系列光谱共焦位移传感器拥有超高性价比和超强角度特性，最大检测角度可达±60°，能够轻松应对测量盲区和不同材质的检测难题，欢迎有需求的客户前来咨询选购。
